Akvárium állványok készítése ki hogyan csinálja?

Több
4 éve 10 hónapja #121 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
addig is, amíg be tudom fejezni a rajzot, egy rövid kérdés: okozna-e az gondot, ha a lenti képen is látható elülső lábakat 5-5 centivel hátrébb tenném, ezzel a felső keretnek nem pont a sarkában, hanem az oldalsó élek alatt támasztana?

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #122 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
a rajzokkal nagyon könnyű a dolgom, a sketchup zseniálisan egyszerű és jó 3d tervezőprogram. még én is meg bírtam tanulni kezelni:)

Nedőzz!
Az alábbi felhasználók mondtak köszönetet: halőrxxl

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #123 Írta: halőrxxl
halőrxxl válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
Semmi gáz,a tervezés szakaszában bármire "vevő" vagyok-és szeretnék segíteni majdan.Privátban említett kollégádat is szívesen olvasnám,hiszen szakmájából kifolyóan Szotyikával gondozásuk alá vehetnék a fa mint alapanyag felhasználásával készülő állványokat.Rendkívül hasznos lenne az ő véleménye is!
Egyébként a túlméretezéssel kapcsolatosan:mindig az a jó ami a terhet tartósan is megbírja,és még a szemnek is kellemes...ez egy állvány lesz,ami nem két percre készül,értem én!:)Próbálnék viszont a hobbikasszáddal takarékoskodni,de ne tarts attól hogy bármi is marad-majd elköltöd szivattyúra,meg egyéb technikára;).Végül is barkácsolni jó...
Várjuk a rajzaidat,és itt jegyzem meg:gyönyörűen rajzolsz,szakmai szemmel is követhető!
T.:Gábor

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #124 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
kicsit elhavazódtam más dolgokkal is [sajnos], de még rajzolom tovább:) több dolog is változott, lesz majd új kép is, meg reagálok a fentiekre is, de előbb lásd majd az új elképzelést.

csak egy reakció: lehet, hogy túlméretezek sokmindent, de mint írtam, halvány gőzöm nincs ezeknek a méretezéséről - ráadásul a biztonság mindenek felett.

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #125 Írta: halőrxxl
halőrxxl válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
Vártam hogy módosítasz-e még valamin..de úgy néz ki ez a végleges verzió-kivéve a "mélységét"..az még a rajzhoz képest módosul.
Sőt..mire végigolvasol minket sok minden!Előrebocsátom,hogy Mátéfival egyetértésben én sem dupláznám a felső keretet.Ám nagyszerű ötletet kaptál attól a társadtól akivel erről már beszéltetek-a hossztartók duplázása járatos megoldás az iparban,de nem egészen így!:)Ha egy gigantikusan erős felső polcot szeretnél-amire ráállok neked a vén Ladámmal is behajlás nélkül-akkor a két keret közé nem egy állított helyzetű újabb szelvénydarabot,hanem egy beszakaszolt lemezt kell tenned a teljes felületen.A lemez mérete ebben az esetben megegyezik a két kereted közötti rés magasságával-hosszával/Ugye érted-ha nem bátran szólj,kivesézzük!/Miután eképpen egyesült a két keret tekinthető egy érdekes kivitelű "I" gerendának...megjegyzem hogy erre a terhelésre abszolút nem kell ez a megoldás-nevetségesen "iparivá",ugyanakkor gazdaságtallaná teszi.
Vegyük akkor azt a példát amit chaten ecseteltem neked-de erre sem lesz szükséged szvsz:csomólemezek a felső keret,és a lábak közé beszakaszolva./Szakaszolás:nem folytatólagos varrat,hanem rövid szakaszokkal megvalósított hegesztés.Úgy képzeld el hogy pl.100mm hosszanként van egy 30mm-es varrat./Itt már ugye csak egyetlen keretről beszélünk,a csomólemez mérete pedig bele is fér a te általad alkotott méretekbe-ez esetben 92x300 Lv4.Ha ettől erősebb alátámasztást szeretnél a csomólemez szabadon maradó élét is merevíted egy laposvassal....de mondom elmegyünk már a hídszerkezetek felé,neked ez sem kell!:)
Amit viszont javasolnék,ha már van anyag....a felső keret valóban három hossztartóból álljon ahogy Mátéfi is említi!Az elülső helyzete fix,a második külső éle egyezzen az akvárium szélével-de itt egy pillantásra álljunk is meg!Ide ha gondolod egy laposvasból/4X40mm/hosszanti fület rakatsz rá teljes hosszban-ez fogja alátámasztani a szűrőakváriumod akvárium felőli oldalát.A hátsó hossztartó ugye a megfelelő szélességi méret adta helyre kerül,ezzel kész is a felső kereted amin majd az akvárium/szűrőakvárium foglal helyet.
Haladjunk most kissé lefelé ha van kedved követni....Lábak.Ember..minek ekkora dimenzió,sok a kidobnivaló cash?:D Bátran alkalmazz 40x40x4-es szögvasat a lábakhoz,sőt az alsó összekötőkhöz is vadul megfelel!Ha már beszerezted ezt az anyagot kérlek két darab megfelelő méretűt illessz be a felső keretbe is-létraváz immár!-ezzel elősegítve az akváriumod fenéklapjának még jobb teherelosztását is.Persze ha extrém földrengésállóra szeretnéd,akkor a lábak,a keret,és az alső merevítők találkozásához is betehetsz kis csomólemezeket-ezek hivatottak az oldalirányú dőlés "megfogására".De minek...
Látom a közbenső polclapnak beterveztél amúgy is egy kis konzolt-nos ebből az anyagból azok is elkészülhetnek.Ha később mégis akvárium kerülne erre a polcra,akkor is egyszerű dolgod lesz-ezt majd akkor!;)Elérkezvén a talajszintre,még nem végeztünk...szintező lábakat javaslok!
A vasszerkezet kész is volna...echte massives!
Még beszélhetünk róla,de sajnálom hogy a mester által beillesztett hollandiai és német nagykerekből származó képek is a technikai malőr martalékává látszanak válni e topicban...Talán megtenné hogy saját albumába illeszti,és megszemlélhetjük ott!Láthatnád hogy bizony semmiféle komolyabb alátétezés nincs,sőt néhol mintegy konzolokon nyugszanak a medencék-és bőséggel bírják!Mondom mindezt az akváriumod alá szánt 38mm vastag-talán konyhai munkapult?-alátétről...te,ez borzalom amit ráköltesz majd-van erre szükség/és miért?Folytassuk még ezt a témát is itt e honlapon-néha már kicsikét mintha elszállna a méretezés!
Sőt..még van mondanivalóm magával az akváriummal kapcsolatban is-meg az alatta lévő kiegyenlítő alátéttel is.
Öröm hogy a te példádból kiindulva megint érdemi dolgokról-tervekről beszélhetünk..de bedobok egy témát neked:fából nem szeretnéd az egészet?:)
Visszatérünk az ajtólapok felszerelésére is...nem nagy kunszt,én egy kicsikét más elgondolást mondok majd neked!
T.:Gábor

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #126 Írta: szotyika
szotyika válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
szegecselni bármilyen ajtó pántot lehet
csak pontosan kikel mérni az ajtót , és bele kell kalkulálni a pánt méreteit is.

Tommy

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #127 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
najó, de hova szegecseljek és mit ?:)

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #128 Írta: szotyika
szotyika válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?

Tommy

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #129 Írta: szotyika
szotyika válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
pop szegecsel simán megoldható, illetve önmetsző csavarral

Tommy

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #130 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
még egy érdekes kérdés: hogy a bánatba' lehet erre ajtót tenni... milyen pántolással, hova rögzítve? egyelőre tegnap este óta ezen filózom, de nincs ötletem.

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #131 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
én fogom összerakni, illetve egy akvarista társsal közösen, meg a szomszédot is bevonjuk, elvileg :)

köszönöm a hozzászólásokat!

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #132 Írta: Mátéfi
Mátéfi válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
Szerintem semennyire. Nekem van egy méretben és súlyban hasonló akváriumom szintén 40x40x3 zártszelvényből. Nincs dupla merevítése a felső részen és nem hajlik be egyáltalán.

Véleményem szerint akkor tapasztalnál nagyon kevés behajlást, ha az egész súly az állvány közepének két pontjára összpontosulna. Mivel a kb. 300 kg az egész felületen egyenlően fog eloszlani, így a behajlástól sem kell tartanod.

Tudod mit? Ha te magad építed meg, akkor elsőre hagyd ki a dupla merevítést felülről és hegesztés után teszteld a teherbírását 500 kg-al. Ha behajlik középen, akkor még mindig behegesztheted a merevítést. De nem fog behajlani. Főleg teljes felületű felfekvésnél nem. Esetleg középen összekötheted egy keresztmerevítővel a hosszú elemeket.
Az alábbi felhasználók mondtak köszönetet: nebula

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #133 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
a kérdés csak az, mennyire fog úgy behajlani a zártszelvény középen. a lehetőség szerint minimálisra szeretném ezt csökkenteni, hogy a később elöregedő polifoam vagy nikecell se okozzon gondot.

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #134 Írta: Mátéfi
Mátéfi válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
Szerintem tegyél be egy plusz kereszt merevítőt az akvárium hátsó síkjában is. Én úgy ítélem meg, hogy a felső részén nem szükséges a dupla szerkezet amennyiben a keretet alulról támasztják meg a lábak. Durván kb. 300 kg lesz az összsúlya. Ez nem olyan nagy súly egy 1000 mm fesztávon a 40x40x3 mm-es szelvénynek. De ha van anyag és az a kis plusz költség nem számít, akkor meg miért ne.
Az alábbi felhasználók mondtak köszönetet: nebula

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #135 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
ennyi? ennél sokkal több kritikára számítottam :)
meg lehet azt így mondani, hogy mennyi lesz a belógása középen a szerkezetnek - és ezzel a medence mennyit görbülne, ha nem lenne polifoam?

most jövök rá egyébként, hogy jó nagy állatságot rajzoltam - a medence mögött ott lesz a szűrő is, amit a másik topicban szedtünk darabokra, tehát az állvány mélysége 60cm lesz. azaz a nagy akvárium hátsó lapja alatt nem lesz zártszelvény.
ez változtat valamin? okoz valami gondot? ha igen, akkor elég csak simán oda is betenni egy ugyanilyen kereszt-szerkezetet, mint ami elől és hátul van?

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #136 Írta: szotyika
szotyika válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
ja megint mellé olvastam :) persze hogy zárt szelvény, a lényeg hogy a 40 mm x 40 mm x 3 mm-s zártszelvény nevetve elbírja , főleg úgy ahogy a rajzodon van.

Tommy
Az alábbi felhasználók mondtak köszönetet: nebula

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #137 Írta: szotyika
szotyika válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
magát a keretet azt zártszelvényből vagy fenyőből szeretnéd megoldani ?

Tommy

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja #138 Írta: nebula
nebula válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
már a szűrő terveit illetően is rettentő hálás vagyok mindenkinek a segítségéért, de tovább borzolnám a kedélyeket.

előrebocsájtom, a leghalványabb gőzöm nincs a zártszelvény teherbírásáról és a hasonló szerkezetek méretezéséről-tervezéséről, viszont gábor ragaszkodott hozzá, hogy itt kérdezzek :)

100x45-ös, 225 liter bruttó medence bútorát tervezem, ami ráadásul fenyőbútorok közé fog kerülni [az egész szobában nincs más], úgyhogy bútorlap szóba sem jöhet.
ráadásul úgy kellene megoldani - hogy valami előnyt is fel tudjak mutatni :) - hogy középen nem lehet se lába, se függőleges lap.

ennek nyomán rajzoltam valamit, ahogy elképzelem, aztán kérek mindenkit, akinek van hozzá affinitása illetve tudása, hogy jó alaposan kommentelje meg, minden létező problémát, hibát vesézzünk ki.
egyáltalán, az is derüljön ki, ha ez így totál hülyeség és megoldhatatlan.

ha valakinek van a gépén sketchup [leánykori nevén google sketchup], akkor a 3d modelt is szívesen odaadom, ott körüljárható, jobban megnézhető, hátha így nem elég egyértelmű.

tehát:
40x40x4-es zártszelvény szerkezet, 18mm fenyőlemezekkel burkolva. az állvány tetejére 38mm konyhai munkalap kerül, erre pedig 2cm nikecell vagy polifoam.
emiatt a burkolat kívül magasabb, hogy eltakarja ezt, valamint a medence alját. ez a magasítás lefele folytatódik fixen úgy, hogy összesen 20cm fix keret van felül, emögé el lehet dugni merevítést meg egyéb rácsozatot. alatta viszont egy kétajtós, két polcos normál szekrénynek kéne lenni.

a rajzok:

medencével együtt így nézne ki.


medence nélkül a felső keret jól látszik.


alulról benézve látszik a merevítés, amit felül gondoltam.


a keret első lapját itt elrejtettem, hogy látszódjon a munkalap és a merevítés rendesen.


bárkinek kérdése van, kérdezzen bátran, igyekszem mindent leírni az elképzelésekről.
és előre is köszönöm.

Nedőzz!

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
4 éve 10 hónapja - 4 éve 10 hónapja #139 Írta: szotyika
szotyika válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?

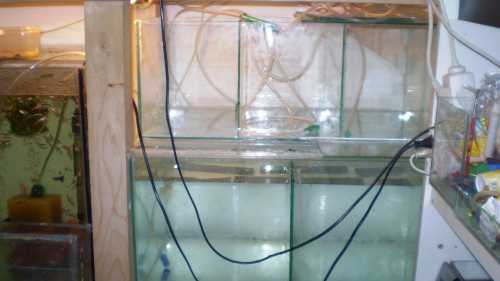

Gáborom ugynéz ki hogy ma befejeztem az egyik aki sorozatot amiröl már voltak tervek :)


Tommy
Mellékletek:
Utolsó szerkesztés: 4 éve 10 hónapja Írta: Pasa.

Kérlek Bejelentkezés, csatlakozz a következő beszélgetéshez: vagy Fiók létrehozása.

Több
5 éve 1 hete #140 Írta: halőrxxl
halőrxxl válaszolt Válasz: Akvárium állványok készítése ki hogyan csinálja?
Toisthoz csatlakoznék...ronda lenne ha a középső láb kiállna a síkból,előre-hátra!Inkább azt válaszd hogy a középső lábakat beépíted,a két szélső oldali is menjen mellé..ha így gondolod.:)Viszont nem értem én sem a helytakarékosságot,hiszen így éppen olyan széles lesz az állványod mintha beleépíted;).A kiálló lábak nem igen esztétikusak ám ebből az anyagból-talán próbát tehetnél 40x40x4,de még inkább 50x50x5mm-es szögvassal a két oldalsó lábpár tekintetében...ezek segítségével megnyered a lehetőséget hogy "beletolhasd" az akváriumokat...én ezért szeretem alkalmazni!,)
Még egyszer ajánlom figyelmedbe a szükséges hézagok tartását a medencék és a lábak között..hidd el inkább legyen két centi üresen,minthogy ne férjen be egy medence-na az az igazi gáz!:(
Bőséggel ráérsz a tervezgetésre-én partnered leszek a dolgok megbeszélésében!Az időnk szinte korlátlan...jó tervezgetést neked a hideg hónapokban!
T.:Gábor
Ui.:még valami-a rajzokat akár progi segítségével is elkészítheted,de kérlek a méretvonalak elhelyezésére ügyelj-így valóban mindenki érteni fog minket,már aki valaha "megette" a szakrajz könyvet!;)
